Fertigungs- und Liefertoleranzen für SP-Roste
Diese Fertigungs- und Lieferungstoleranzen sind für die Herstellung aller Gitterroste nach folgender Maßfestlegung einzuhalten:
– für Tragstäbe ≤ 100 mm x 5 mm,
– Maschenteilung maximal 68 mm und minimal 11 mm,
– Rostgröße maximal 2,0 m2, wobei ein Seitenmaß, nicht größer als 2000 mm sein darf.
Die spezifischen, zulässigen Toleranzen für Schweißpressroste können Sie jederzeit in der RAL-GZ 638 nachlesen.

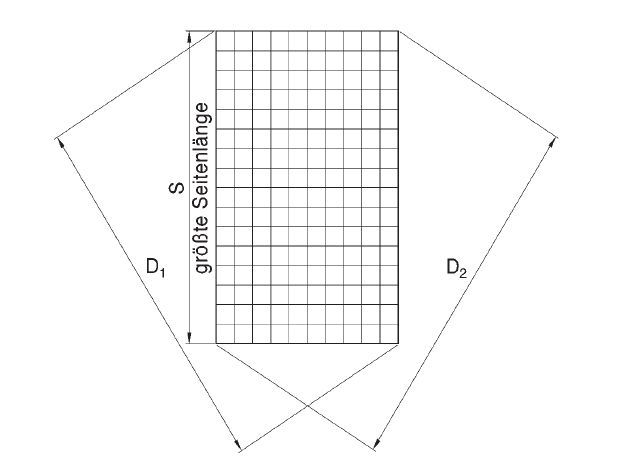

Differenz der gemessenen Diagonalen:
D1 - D2 = max. 0,01 · s
(größte Seitenlänge)

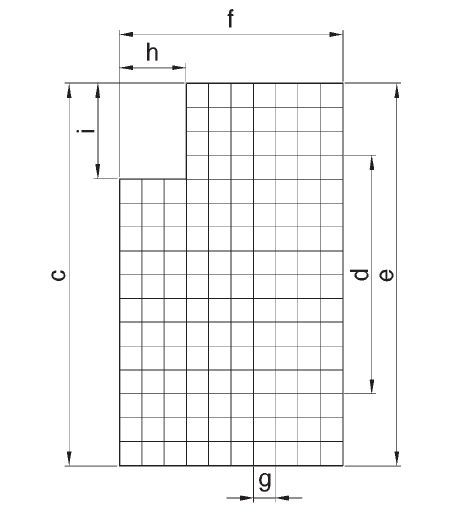

c; e; f = max. +0 -4 mm
g = max. ± 1,5 mm d = max. ± 4 mm
(über 10 Teilungen gemessen) h; i = +8 -0 mm

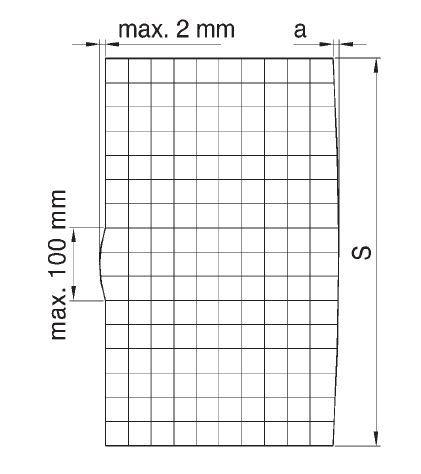

a = max. 0,0025 · s
© Gütesicherung RAL-GZ 638, Anlage 1
